Mikroskopie: 64.000 Spiegel ermöglichen klare Bilder entzündeter Gewebe

Ein Fraunhofer-Spiegelarray verbessert Aufnahmen streuender Gewebe. Für den Einsatz in Echtzeit muss der Korrekturalgorithmus noch schneller werden.

Wie aktuelle Forschung des Fraunhofer-Instituts für Photonische Mikrosysteme (IPMS) zeigt, lässt sich die mikroskopische Analyse von Gewebestrukturen durch ein neuartiges mikromechanisches Spiegelarray deutlich verbessern.

Laut einem Bericht von analytik.de vom 23.09.2026 entwickelt das IPMS ein Bauteil, das optische Aberrationen bei der Gewebepenetration ausgleicht und dadurch präzisere Einblicke in entzündliche Strukturen ermöglichen soll – ein Ansatz, der perspektivisch für die Diagnostik chronischer Entzündungserkrankungen relevant sein könnte.

Aufbau des Spiegelarrays

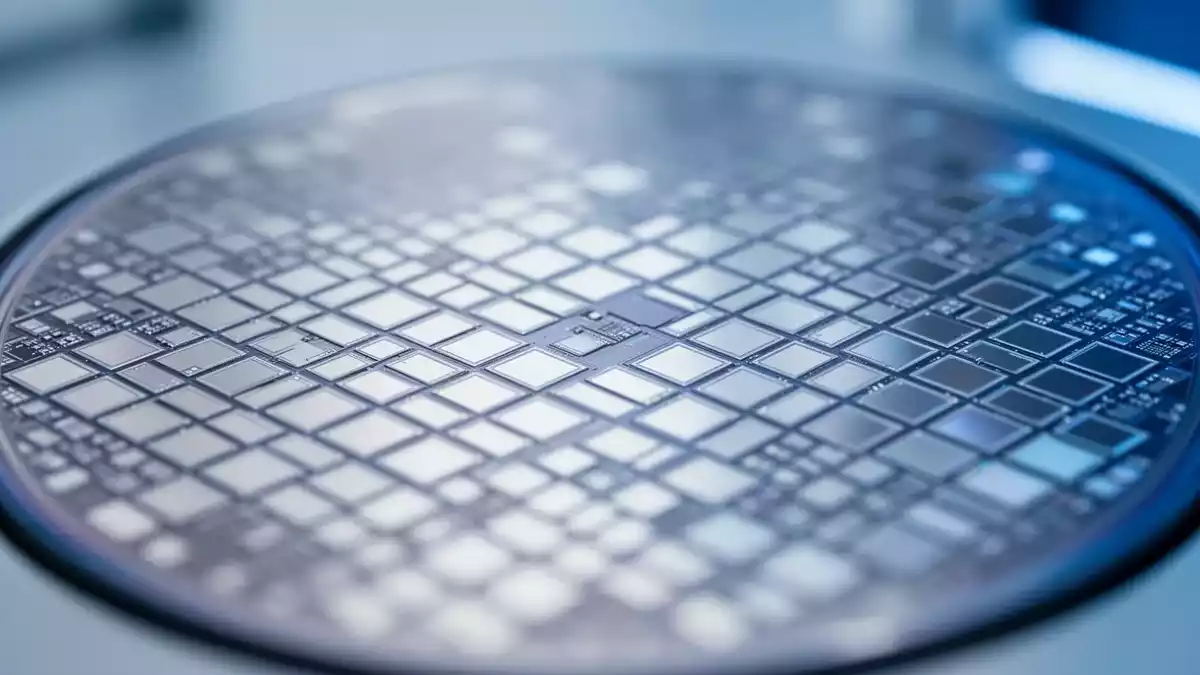

Kern der Entwicklung ist ein Silizium-Chip, der laut IPMS rund 64.000 einzeln ansteuerbare Mikrospiegel trägt. Jeder dieser Spiegel misst etwa 16 Mikrometer Kantenlänge und lässt sich in 256 diskreten Hubpositionen einstellen. Diese hohe Dichte an individuell steuerbaren Elementen erlaubt es, das Licht so zu formen, dass Verzerrungen, die beim Durchdringen von biologischem Gewebe entstehen, gezielt kompensiert werden.

Kippfreie Ansteuerung und breites Spektrum

Ein weiteres zentrales Merkmal des Systems ist die kippfreie Ansteuerung der Mikrospiegel, mit der Modulationsfrequenzen bis 1 Kilohertz erreicht werden. Das nutzbare Spektralband reicht laut IPMS vom tiefen Ultraviolett- bis in den Nahinfrarotbereich und arbeitet dabei polarisationsunabhängig.

Diese Bandbreite eröffnet Anwendungsmöglichkeiten über verschiedene mikroskopische Verfahren hinweg, da unterschiedliche Wellenlängenbereiche je nach Gewebeart und Fragestellung zum Einsatz kommen.

Validierung an Hornhautzellen und Zellulose

Erste Tests des Fraunhofer IPMS an Hornhautzellen und Zellulose lieferten schärfere und kontrastreichere Aufnahmen im Vergleich zu bisherigen Methoden. Dabei gelang es, Laserlicht gezielt durch stark streuende Materialien zu fokussieren – eine Eigenschaft, die insbesondere bei der Untersuchung von entzündlich verändertem Gewebe von Bedeutung ist, da solches Gewebe optische Signale oft besonders stark streut und dadurch die Bildqualität herkömmlicher Mikroskopieverfahren beeinträchtigt.

Anzeige

Entzündlich verändertes Gewebe streut optische Signale besonders stark — herkömmliche Mikroskopie verliert dort Schärfe und Kontrast. Ein neuartiges mikromechanisches Spiegelarray mit rund 64.000 einzeln ansteuerbaren Mikrospiegeln soll diese Aberrationen gezielt ausgleichen. Unser kostenloser Leitfaden ordnet ein, was das Bauteil leistet und welche Schritte zur Echtzeit-Phasenanpassung noch ausstehen. Leitfaden zur Aberrationskorrektur jetzt anfordern

Noch keine Echtzeitkorrektur

Trotz der vielversprechenden Ergebnisse steht die Technologie vor einer technischen Hürde: Der aktuell eingesetzte Korrekturalgorithmus benötigt nach Angaben des IPMS noch wenige Minuten, um die notwendigen Anpassungen zu berechnen.

Für den klinischen oder breiteren Laboreinsatz wäre jedoch eine Echtzeit-Phasenanpassung wünschenswert, an der die Forscher nach eigenen Angaben bereits arbeiten. Erst eine solche Beschleunigung würde es erlauben, das Spiegelarray in Anwendungen einzusetzen, bei denen schnelle Bildgebung erforderlich ist, etwa bei der fortlaufenden Beobachtung dynamischer Gewebeprozesse.

Bedeutung für die Gewebediagnostik

Die Kombination aus hoher Spiegeldichte, breitem Spektralbereich und der Fähigkeit zur Aberrationskorrektur positioniert das Fraunhofer-Bauteil als potenziellen Baustein für künftige Mikroskopiesysteme, die tiefer und klarer in biologisches Gewebe blicken können.

Anzeige

Bevor Sie ein neues Gewebediagnostik-System beschaffen, lohnt der Blick auf die Spezifikationen: Spektralband vom tiefen Ultraviolett bis Nahinfrarot, kippfreie Ansteuerung bis 1 Kilohertz, polarisationsunabhängiger Betrieb. Unsere Checkliste hilft Ihnen, solche Kennwerte systematisch zu prüfen — und die verbleibende Lücke bei der Echtzeit-Phasenkorrektur realistisch einzuschätzen. Checkliste für Gewebediagnostik-Systeme sichern

Insbesondere für die Untersuchung entzündlicher Prozesse, bei denen feine strukturelle Veränderungen im Gewebe frühzeitig erkannt werden müssen, könnte eine verbesserte optische Auflösung neue diagnostische Möglichkeiten eröffnen.

Bis zur praktischen Anwendung dürfte jedoch, insbesondere angesichts der noch ausstehenden Echtzeitfähigkeit des Korrekturalgorithmus, weitere Entwicklungsarbeit nötig sein.
